Mach3數字控制器軟件安裝和配置

最后更新：2025-02-17 作者克萊爾4分鐘閱讀

如何安裝和設置 Mach3數字控制器軟件？

本指南將幫助您了解如何安裝和設置 Mach3數字控制器軟件來控制數控雕刻機、數控銑床、數控激光機、數控等離子切割機、CNC 車床或類似的數控機床。

Mach3 概述

Mach3 是一款功能強大且實用的數字控制器軟件，旨在控制數控雕刻機, 數控銑床, 數控等離子, 數控車床和其他數控機床.軟件界面簡潔直觀，用戶可以根據需要調整相應參數，并具有數控測試、復雜零件高精??度加工、相應數據清除等功能。

Mach3 CNC控制器軟件是一套開放式的數控系統，操作簡單，維護方便，開放，性能穩定，價格低廉的新型數控系統。將標準的PC電腦完全改裝成全功能的CNC控制器，最高6軸CNC控制，直接支持多種DXF、BMP、JPG、HPGL文件格式輸入，可視化G代碼顯示，直接G代碼生成，主軸轉速控制，多種繼電器控制，手動脈沖生成，包含大量加工策略，視頻顯示，觸摸屏，全屏顯示，數字化。3維動態顯示跟蹤，自動對刀，程序跳轉執行（斷點記憶）。

Mach3 功能

1.可視化G代碼顯示。

2.觸摸屏能力。

3. 完全可定制的界面。

4.主軸轉速控制。

5.手動脈沖產生。

6.多路繼電器控制。

7.機器的視頻顯示。

8. 全屏資格。

9. 通過 LazyCam 或 Wizards 生成 Gcode。

10. 使用 VBscript 可定制的 M 代碼和宏。

11. 允許通過LazyCam直接導入DXF、BMP、JPG、HPGL文件。

12. 將標準PC轉換為功能齊全的6軸CNC控制器。

Mach3 應用程序

1.數控銑床。

2.數控雕刻機。

3.數控車床。

4.數控激光機。

5.數控等離子切割機。

Mach3 如何工作？

Mach3 是一種在 PC 上運行的 CNC 軟件，可將其轉變?yōu)榉浅?qiáng)大且經濟的機器控制器。要運行 Mach3，您需要一臺運行 Windows 操作系統的 PC，該 PC 至少配備 1GHz 處理器和 1024 x 768 像素分辨率的屏幕。Mach3 及其并行端口驅動程序通過一個并行端口或打印機端口與機器硬件通信。如果您的計算機沒有并行端口，您可以從第三方供應商處購買使用 USB 端口或以太網進行通信的運動控制器板。使用運動控制器板可以減輕計算機的大量處理負載，因此即使您的計算機有可用的并行端口，您可能也需要考慮使用它來獲得性能優勢。Mach3 生成步進脈沖和方向信號以執行 GCode 零件程序定義的步驟，并將它們發送到端口或運動控制器板。機器軸電機的驅動器必須接受 March3 的步進脈沖和方向信號。幾乎所有步進電機驅動器都以這種方式工作，帶有數字編碼器的現代直流和交流伺服系統也是如此。如果您要改造一臺舊的數控機床，而該機床的伺服裝置可能使用解析器來測量軸的位置，則需要小心，因?yàn)槟仨殲槊總€(gè)軸提供全新的驅動器。要設置 CNC 系統以使用 Mach3 軟件，您必須在計算機上安裝 Mach3數字控制器軟件，并將電機驅動器正確連接到計算機的端口。

Mach3 安裝

并行端口的計算機操作系統要求：

1. 臺式電腦（不支持筆記本電腦），至少有一個并行端口。

2. Windows 32、Windows XP、Windows Vista 或 Windows 2000 的 7 位版本。（不支持 64 位版本）

3. 1Ghz CPU，512MB RAM。

4. 非集成顯卡，32MB RAM。（大型 G 代碼文件，尤其是 3D 文件需要具有 512MB RAM 或更高的顯卡）

帶有外部運動設備的計算機操作系統要求：

1. 外部運動控制器。（USB UC100、以太網平滑步進器等）

2. 裝有 Windows 2000、Windows XP、Windows Vista、Windows 7、Windows 8 或 Windows 10 的臺式機或筆記本電腦。

3. 1Ghz CPU，512MB RAM。

4. 具有 32MB RAM 的顯卡。（大型 G 代碼文件，尤其是 3D 文件需要具有 512MB RAM 或更高的顯卡）

如果您的計算機上已安裝舊版本的 Mach3，則可以在其基礎上安裝新版本。您無需先卸載舊版本。

1. 關閉PC、CNC機床及其驅動器。

2. 重新打開電腦。

3.運行Mach3 CNC軟件安裝包。

當您運行下載的文件時，您將被引導完成 Windows 程序的常規安裝步驟，例如接受許可條件和選擇 Mach3 的文件夾。 STYLECNC 建議您允許 Mach3 使用其默認安裝文件夾“C:\Mach3”。系統將詢問您是否要安裝各種程序組件，如圖 1 所示：

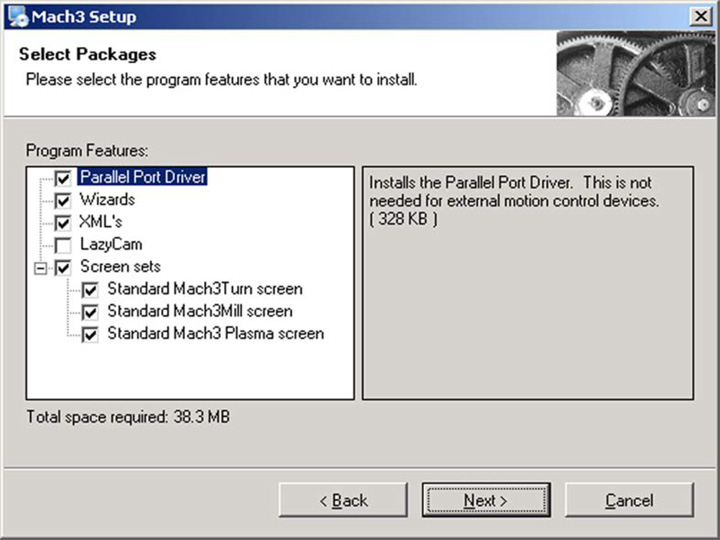

4. 選擇程序組件屏幕。
